Scuol, Chesna Plavna

Ausgangslage

Die Chesa Plavna ist ein bestehendes Gebäude im Zentrum von Scuol. Im Rahmen des neuen Projekts ist vorgesehen, das bestehende 3. OG zurückzubauen und das Gebäude um drei zusätzliche Geschosse aufzustocken. Durch diese bauliche Massnahmen wird eine Verstärkung der Decke im 2. OG erforderlich. Darüber hinaus sind weitere Betoninstandsetzungs- sowie Verstärkungsarbeiten am Bestand notwendig.

Aufgabe

Der Chlorid kontaminierte Altbeton sowie die erforderlichen Aussparungen in den Verstärkungsbereichen wurden mittels Höchstdruckwasserstrahlen sorgfältig abgetragen. Anschliessend erfolgte das verlegen der Rippenstählen aus Memory-Steel, wobei die Endbereiche gemäss dem vorgegebenen Schema reprofilierte wurden. Im nächsten Schritt wurden die Vorarbeiten durch die Durchstanzverstärkungen durchgeführt und die Schubdübel fachgerecht versetzt. Nach ausreichender Aushärtung der Verankerungszonen erfolgte das Vorspannen der Memory-Stähle mit einem elektrischen Heizgerät. Der Spannvorgang wurde protokolliert und dokumentiert. Die Zwischenräume zwischen den Verankerungsbereichen wurden im Anschluss mit einem R4-Mörtel verfüllt. Die freigelegten Schlitzstellen an der Deckenuntersicht wurden mit dem Spritzverfahren unter der Verwendung eines R4-Mörtels reprofiliert.

Bausumme (CHF)

Rippenstähle aus memory-steel (m)

Dauer der Arbeiten (Wochen)

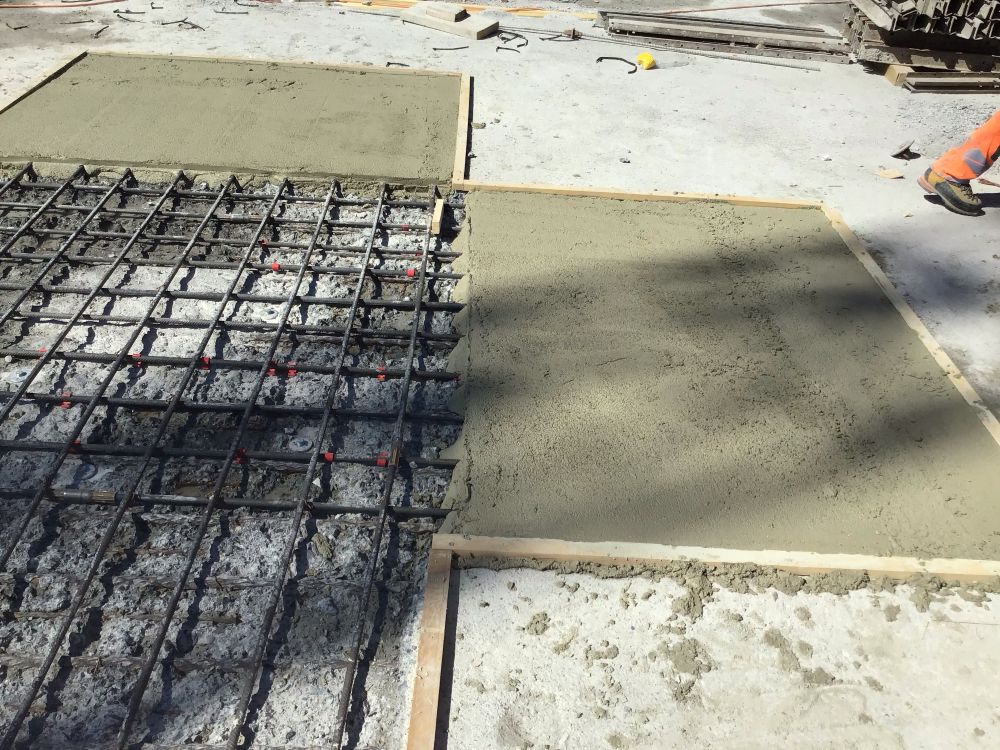

Endbereiche für Verankerung

Endbereiche für Verankerung

Reprofilieren der Endbereiche mit R4-Reprofiliermörtel.

Vorspannung der memory-steel

Aktivieren/Vorspannen von re-bar gemäss Verarbeitungsrichtlinien mit Endkontrolle.

Vorspannung der memory-steel
Durchstanzbewehrung

Durchstanzbewehrung

Bohren und Versetzen der Schubdübel

Betonabtrag Untersichten

Freilegen des Chlorid kontaminierten Betons mittels Höchstdruckwasserstrahlen.

Betonabtrag Untersichten
